近年加油站改造中遇到利舊油罐安裝成品人孔井問題，優捷特公司開發出復合材料人孔井法蘭，為利舊油罐安裝成品人孔井提供了解決方案，產品如下圖：

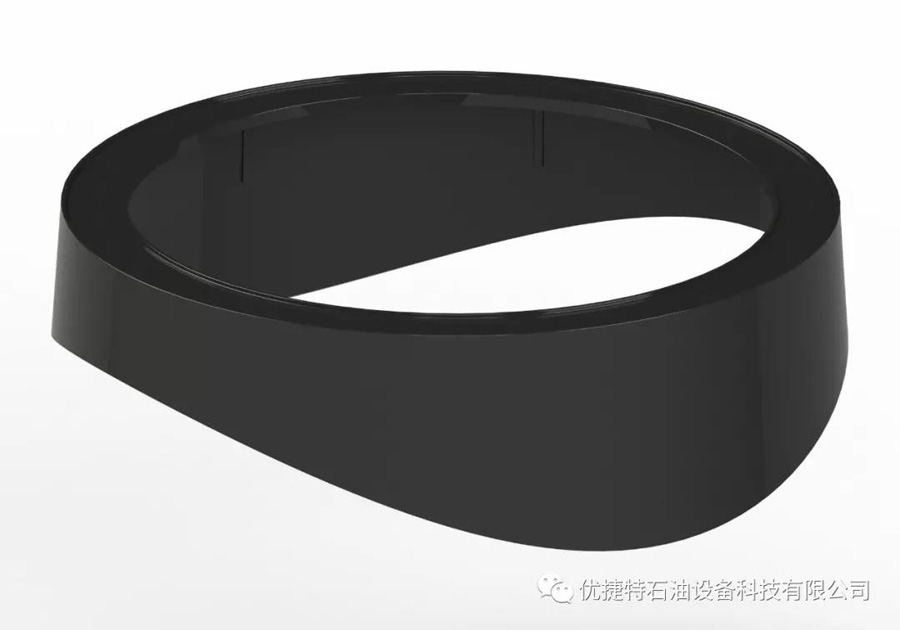

圖1 復合材料人孔井法蘭底座

一、產品特點：

    優捷特復合材料止水板法蘭（內翻邊1400型號）是采用高強度SMC一次

模壓成型，該產品具有以下優點：

  1、產品尺寸一致性好、無變形、互換性好；

  2、采用SMC模壓一次成型強度高、外觀漂亮；

  3、產品穩定性好，自動化程度高易于批量生產；

  4、和油罐匹配性好，多處對準基線易于施工；

  5、可針對不同直徑油罐進行安裝操作。

二、產品尺寸：

  1、外形尺寸：Φ1500X443mm；

  2、產品凈重：42kg；

三、產品安裝說明：

  1、把復合材料止水板法蘭（以下簡稱法蘭）抬到油罐人孔位置，對準劃線，移開法蘭，用角磨機百葉砂輪片打磨劃線區域內外各150mm，金屬油罐打磨出金屬新茬出來，玻璃鋼油罐打毛面即可。

       如下示意圖及現場操作照片：

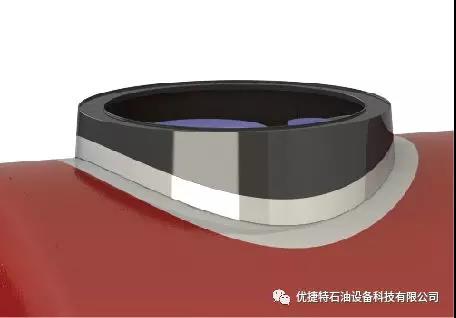

圖2 打磨區域圖示

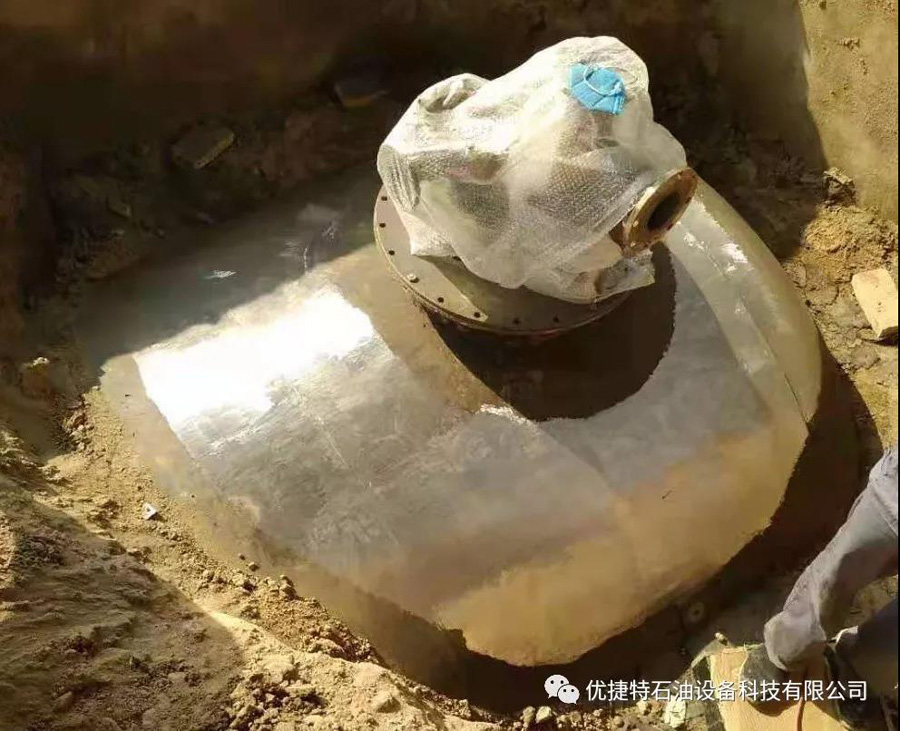

圖3 現場操作圖示

2、把法蘭內外高度100mm區域打磨成麻面，粘接區域全部麻面打磨，參照下圖：

圖4 圖示中灰白色區域

3、把法蘭抬到油罐上，安裝法蘭上面對接基準線、方向箭頭對齊油罐軸線，

   如下圖：

圖5 安裝示意圖

4、用干凈抹布擦干凈粘接區域或氣槍吹干凈灰塵，用粘接密封膠填縫密封。

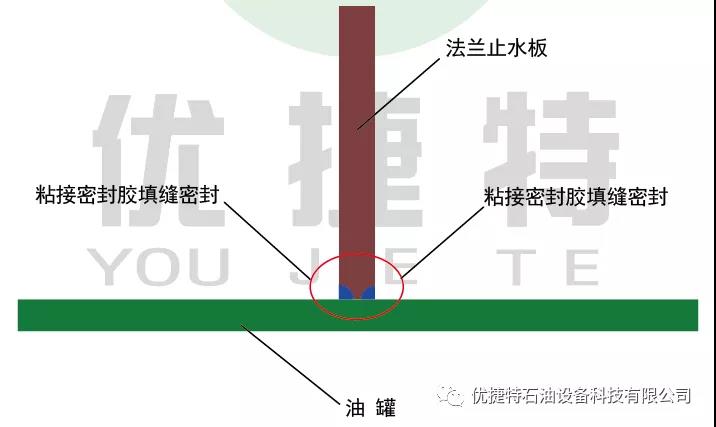

圖6 填縫示意圖

5、待粘接密封膠凝固后，如果法蘭是和SF鋼壁粘接，需要用粘鐵專用樹脂

和玻纖氈，加強粘接層采用油罐外壁相同樹脂和玻纖氈即可，請看下圖：

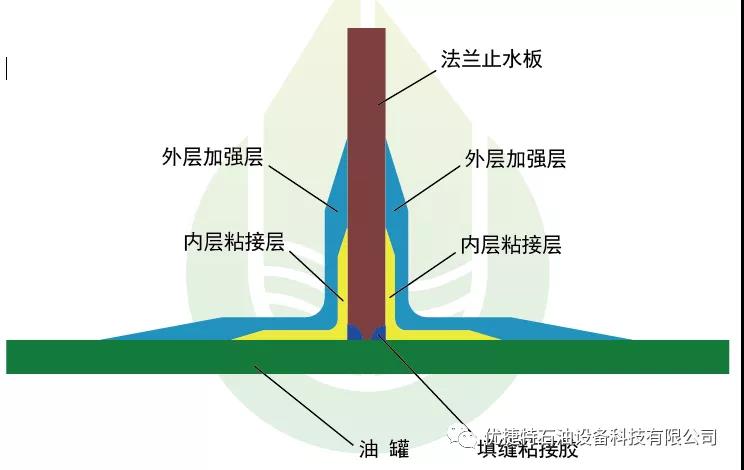

圖7 施工粘接圖

6、待粘接樹脂完全凝固即可完成法蘭的粘接工作，請看下圖：

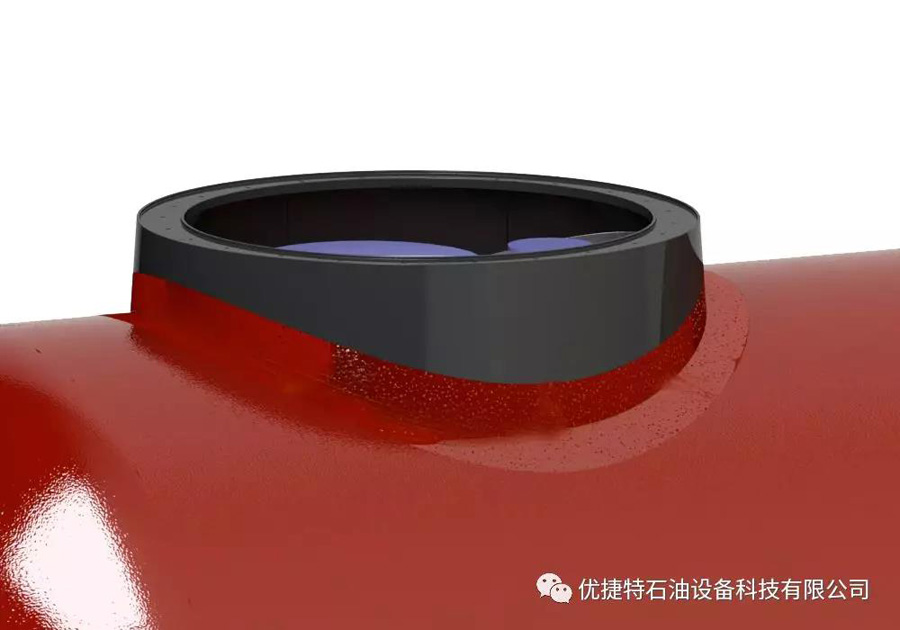

圖8 完工效果圖

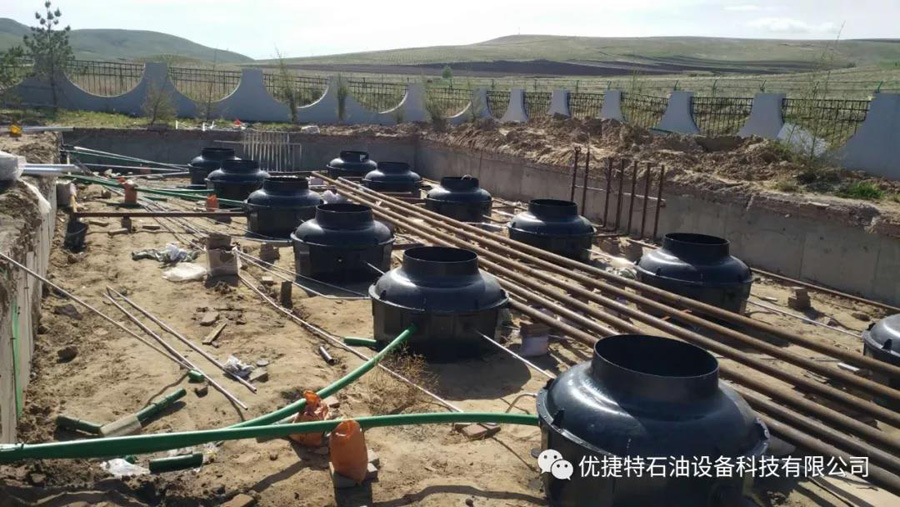

圖9 現場施工圖

圖10 安裝成品人孔井圖

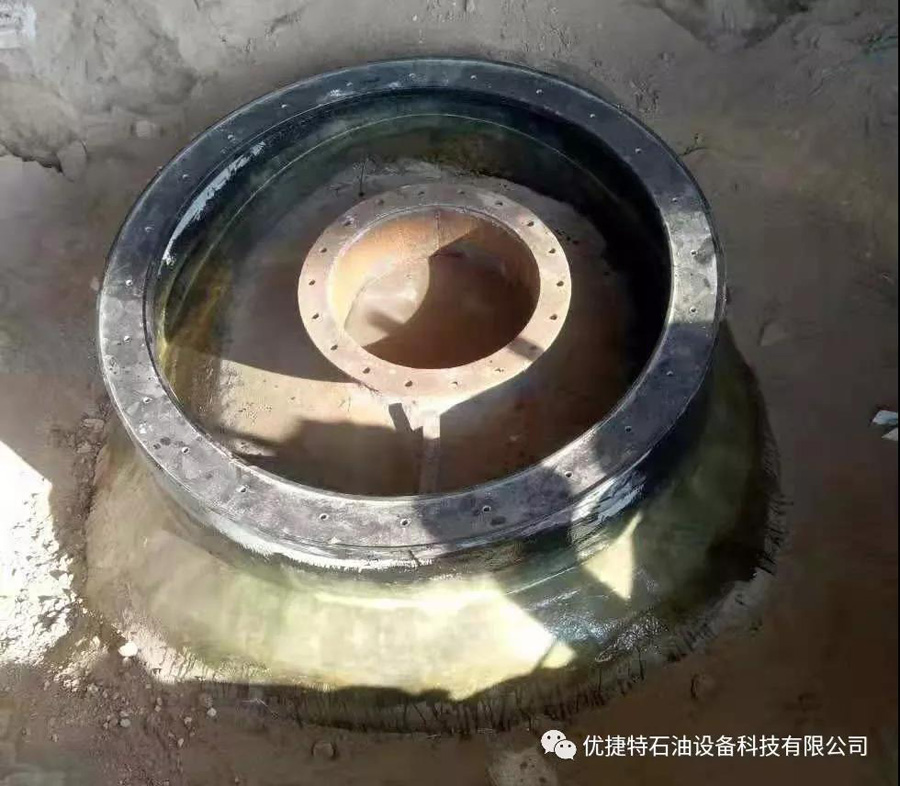

圖11 現場安裝照片
